LED显示屏维修技巧

2017-09-26 22:00

LED显示屏有:计算机控制部分、显示驱动矩阵、LED显示阵列、电源四个大的部分。


其中出现问题比较多的地方有:


1.接口问题。现象:计算机信息无法显示,检查电缆

2.电源问题。LED显示使用的是低压大电流电源,与普通直流电源区别不大

3.驱动问题。每个行或者列都没有显示,那就是对应驱动电路(芯片)问题,更换即可

4.显示问题。长期使用LED显示屏可能会损坏老化,维修更换即可。


LED显示屏常见故障处理流程-诊断流程:

1、确定您的显示屏是同步显示屏还是异步显示屏; 同步显示屏的显示依赖显示器的设置,异步显示屏不依赖显示器设置;


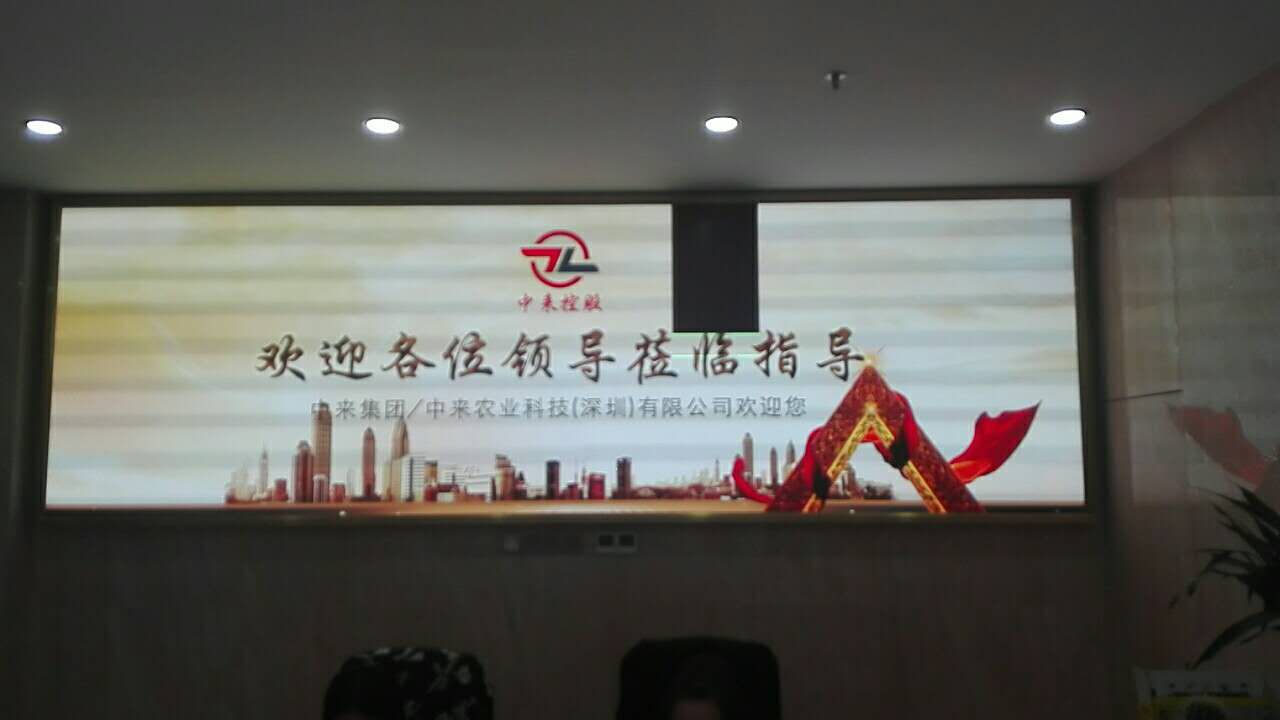

2、确定您的显示屏是局部的显示问题还是整屏显示均有问题;


局部显示不正常可排除通讯方面的问题,一般可确定是显示屏硬件出现故障,您应该立刻和我们联系,以防故障扩大;


整屏显示不正常可能产生的原因有多种:


对于同步显示屏,您应该确认显示器的设置是否改变,通讯是否正常,发送是否正常,然后是接收是否正常;


对于异步显示屏,首先应该确认显示屏的参数:硬件地址、宽度、高度、IP是否有改变,如果这些参数正确,再测试通讯是否正常,最后确定显示屏控制是否正常


显示屏单元板接口

  显示屏是由一块一块的显示单元板所组成,信号通过扁平电缆传输。单元板的接口说明:N=地(GND)L=锁存(LAT或ST)S=时钟(Clk)O=使能(OE)E=使能(/OE)

  R=红色数据G=绿色数据U=蓝色数据ABCD=行信号H=译码后的行信号F=悬空V=VCC)

  维护

  1. 显示单元板的维修

  显示单元板不亮 原因: 可能无电源、输入接口74HC245坏、0E信号短路到高电平。

  显示单元板一行常亮 原因:译码器、74HC245、LS138。

  显示单元板一行不亮 原因:4953、LS138坏或引脚到功率管的连线断开。

  显示单元板一列不亮 原因:HC595、8026某个引脚虚焊。

  模块的一行或一列不亮 原因:LED模块引脚虚焊。

  2. 同步视屏系统

  开计算机,显示屏无任何反应 原因:通讯线路有故障(如连接不好)。

  开计算机,显示屏有闪动,但无信号 原因:驱动软件LEDSETUP没有启动。

  显示屏正常显示,但全屏有闪动 原因:通讯线路、发送卡接收卡或接收卡有故障。

  显示屏颜色不正常 原因:显示模式设置有问题。

  显示屏部分显示不正常 原因:检查相应的扫描板,可能无电源,或HC245有故障,也可能是接触不良。

  3. 异步文字屏系统

  开机无显示 原因:主控板可能无电源,或电压太低。

  开机有旧内容显示但通讯不过 原因:通讯线路不正


常,接线不对

  通讯接口芯片232坏或计算机通讯接口坏。

  内容丢失 原因:3.6V电池无电。

  以上为经常出现的故障,客户一般都能自行解决。如出现更为复杂的情况,请与我们联系,我们随时响应并为您提供最优质的服务。
